Φλάντζα σύνδεσης με διπλό λάστιχο EPDM, PN10
ΜΟΝΤΕΛΟ:
7209
ΚΑΤΑΣΚΕΥΑΣΤΗΣ:
Υλικό: Μη πλαστικοποιημένο πολυβινυλοχλωρίδιο (PVC-U).
Διαστάσεις: Όλα τα μεγέθη σύμφωνα με το πρότυπο UNE-EN-ISO-1452.
Υδραυλική δοκιμή: Σύμφωνα με το πρότυπο UNE-EN 917.
Συνθήκες λειτουργίας:
- Εξαρτήματα κολλητά:
Από 16mm έως 140mm = PN16.
Από 160mm έως 315mm = PN10. - Εξαρτήματα με σπείρωμα:
Όλα τα μεγέθη = PN10.
Εγκατάσταση:
- Συνιστάται χρήση τεφλόν για εξαρτήματα με σπείρωμα.
- Συνιστάται χρήση κόλλας Tetrahyrofurane για εξαρτήματα κολλητά (κόλλα CH).

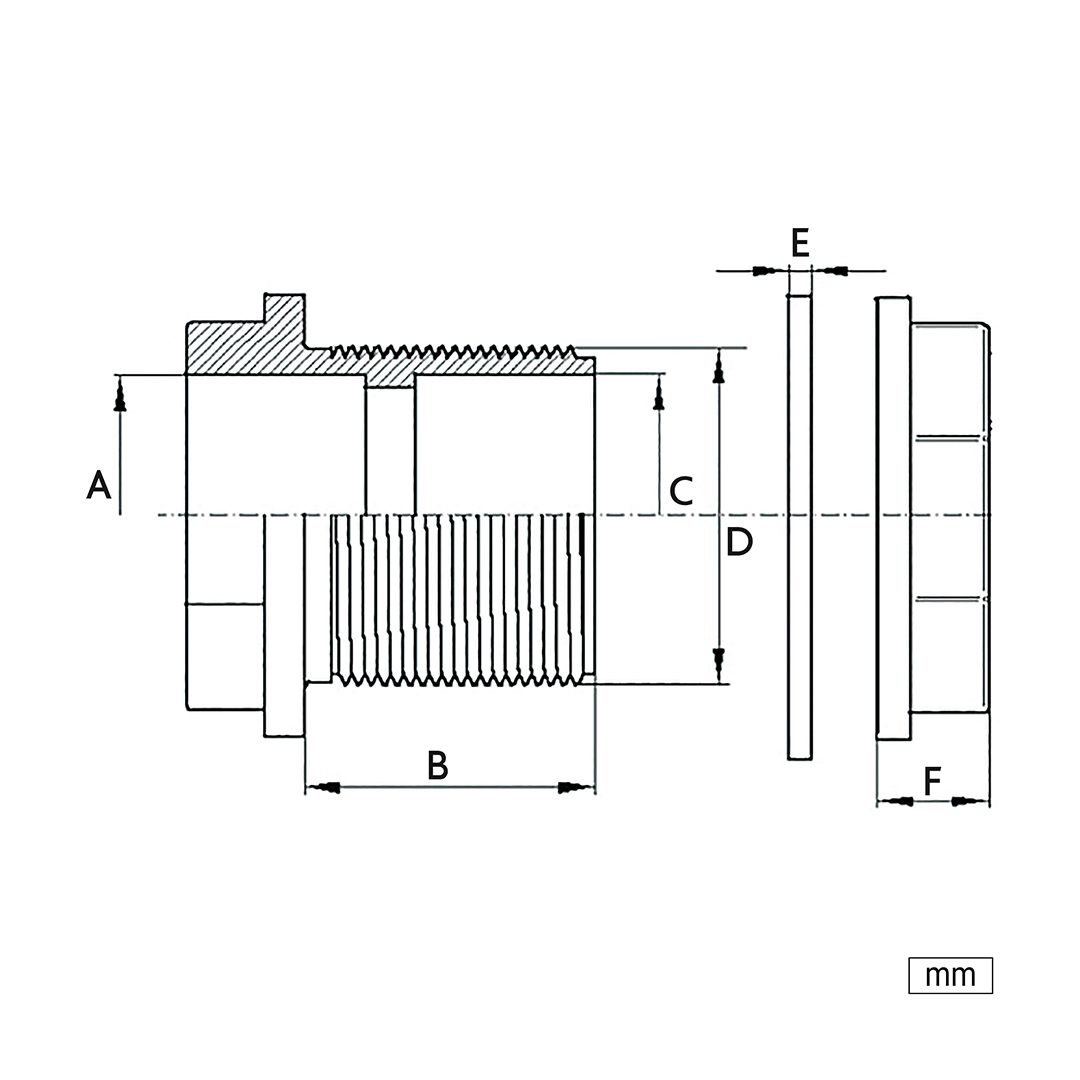

Διαστάσεις & Αποδόσεις
ZOOM IN
| Κωδικός | A | B | C | D | E | F | G | Ø |
|---|---|---|---|---|---|---|---|---|
| 7209017 (PN16) | 16 | 48 | 16 | 26 (¾”) | 3 | 14 | 40 | 16-¾” |
| 7209021 | 20 | 48 | 20 | 26 (¾”) | 3 | 14 | 40 | 20-¾” |
| 7209026 | 25 | 48 | 25 | 33 (1″) | 3 | 14 | 48 | 25-1″ |
| 7209033 | 32 | 52 | 32 | 42 (1¼”) | 3 | 18 | 58 | 32-1¼” |
| 7209041 | 40 | 52 | 40 | 48 (1½”) | 3 | 20 | 69 | 40-1½” |
| 7209051 | 50 | 52 | 50 | 60 (2″) | 4 | 20 | 79 | 50-2″ |
| 7209064 | 63 | 55 | 63 | 75 (2½”) | 4 | 22 | 95 | 63-2½” |
| 7209076 | 75 | 65 | 75 | 88 (3″) | 5 | 26 | 112 | 75-3″ |
| 7209091 | 90 | 90 | 90 | 113 (4″) | 5 | 32 | 144 | 90-4″ |
