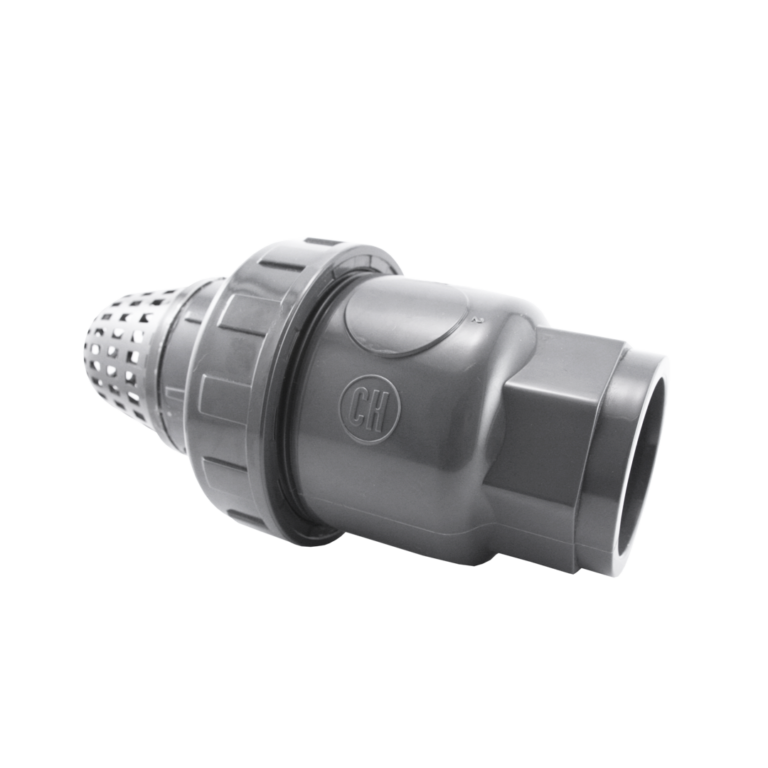

Βαλβίδα αντεπιστροφής με φιλτράκι
MODEL:
1450
MANUFACTURER:
Υλικό: Μη πλαστικοποιημένο πολυβινυλοχλωρίδιο (PVC-U).
Διαστάσεις: Όλα τα μεγέθη σύμφωνα με το πρότυπο UNE-EN-ISO-1452.
Υδραυλική δοκιμή: Σύμφωνα με το πρότυπο UNE-EN 917.
Συνθήκες λειτουργίας:
- Εξαρτήματα κολλητά:
Από 16mm έως 140mm = PN16.
Από 160mm έως 315mm = PN10. - Εξαρτήματα με σπείρωμα:
Όλα τα μεγέθη = PN10.
Εγκατάσταση:
- Συνιστάται χρήση τεφλόν για εξαρτήματα με σπείρωμα.
- Συνιστάται χρήση κόλλας Tetrahyrofurane για εξαρτήματα κολλητά (κόλλα CH).

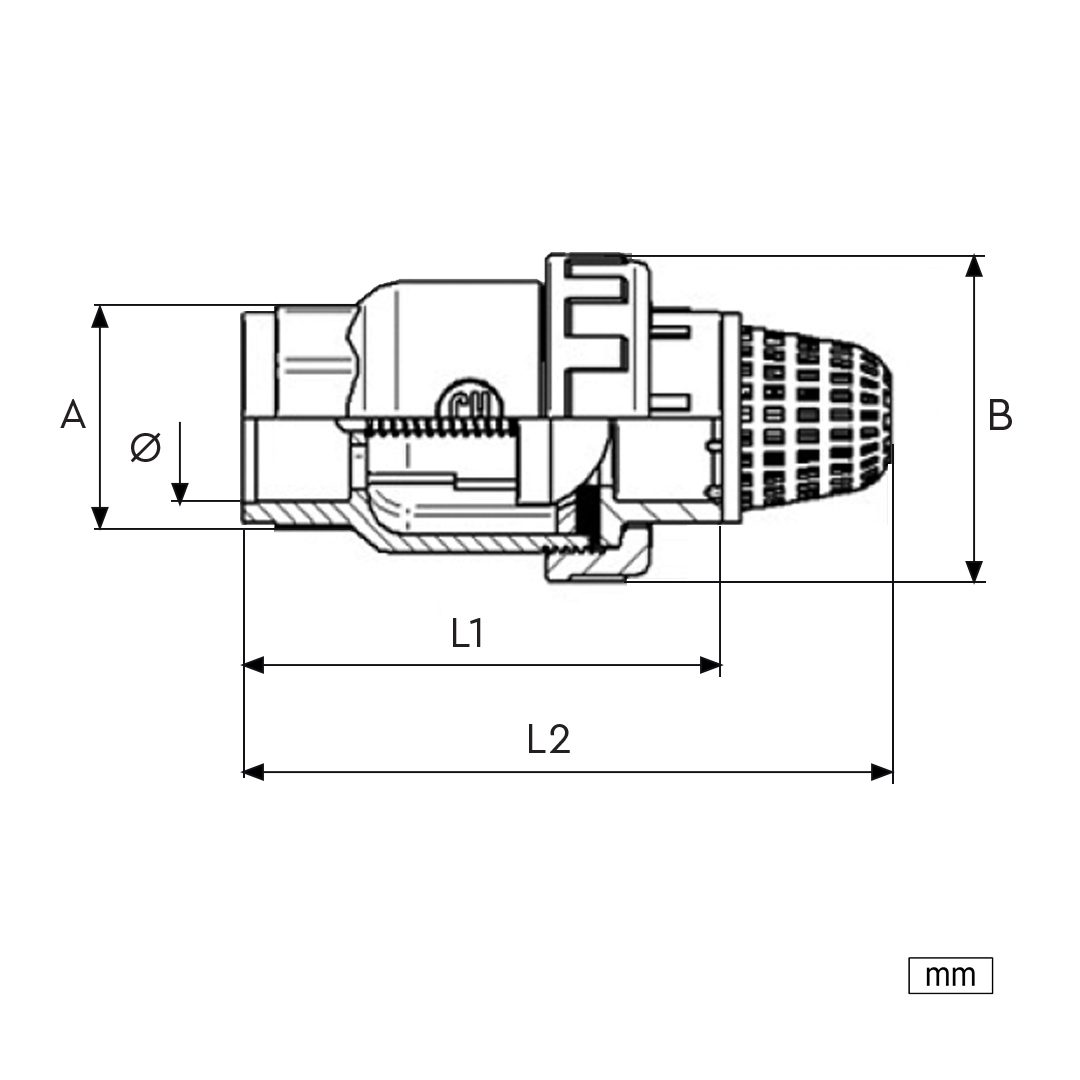

Διαστάσεις & Αποδόσεις
ZOOM IN
| Κωδικός | DN | A | B | L1 | L2 | Ø |
|---|---|---|---|---|---|---|
| 1450016 | 10 | 30 | 49 | 93 | 112 | 16 |
| 1450020 | 15 | 30 | 49 | 93 | 112 | 20 |
| 1450025 | 20 | 36 | 57 | 105 | 129 | 25 |
| 1450032 | 25 | 44 | 67 | 118 | 147 | 32 |
| 1450040 | 32 | 54 | 81 | 130 | 167 | 40 |
| 1450050 | 40 | 68 | 99 | 150 | 200 | 50 |
| 1450063 | 50 | 79 | 112 | 163 | 224 | 63 |
| 1450075 | 65 | 111 | 154 | 181 | 260 | 75 |
| 1450090 | 80 | 139 | 178 | 210 | 301 | 90 |
