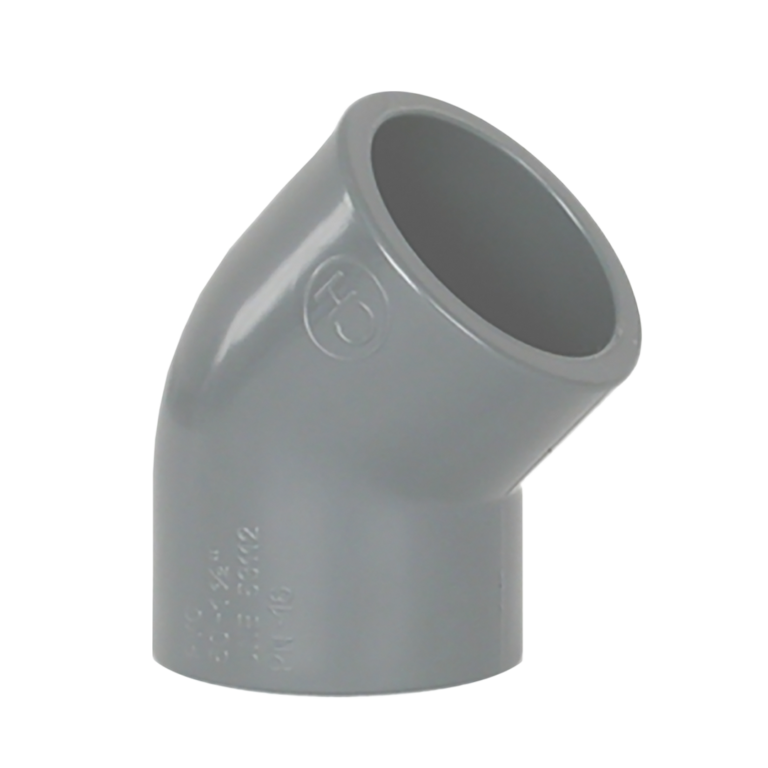

Γωνία 45° κολλητή
ΜΟΝΤΕΛΟ:
7102
ΚΑΤΑΣΚΕΥΑΣΤΗΣ:
Υλικό: Μη πλαστικοποιημένο πολυβινυλοχλωρίδιο (PVC-U).
Διαστάσεις: Όλα τα μεγέθη σύμφωνα με το πρότυπο UNE-EN-ISO-1452.
Υδραυλική δοκιμή: Σύμφωνα με το πρότυπο UNE-EN 917.
Συνθήκες λειτουργίας:
- Εξαρτήματα κολλητά:
Από 16mm έως 140mm = PN16.
Από 160mm έως 315mm = PN10. - Εξαρτήματα με σπείρωμα:
Όλα τα μεγέθη = PN10.
Εγκατάσταση:
- Συνιστάται χρήση τεφλόν για εξαρτήματα με σπείρωμα.
- Συνιστάται χρήση κόλλας Tetrahyrofurane για εξαρτήματα κολλητά (κόλλα CH).

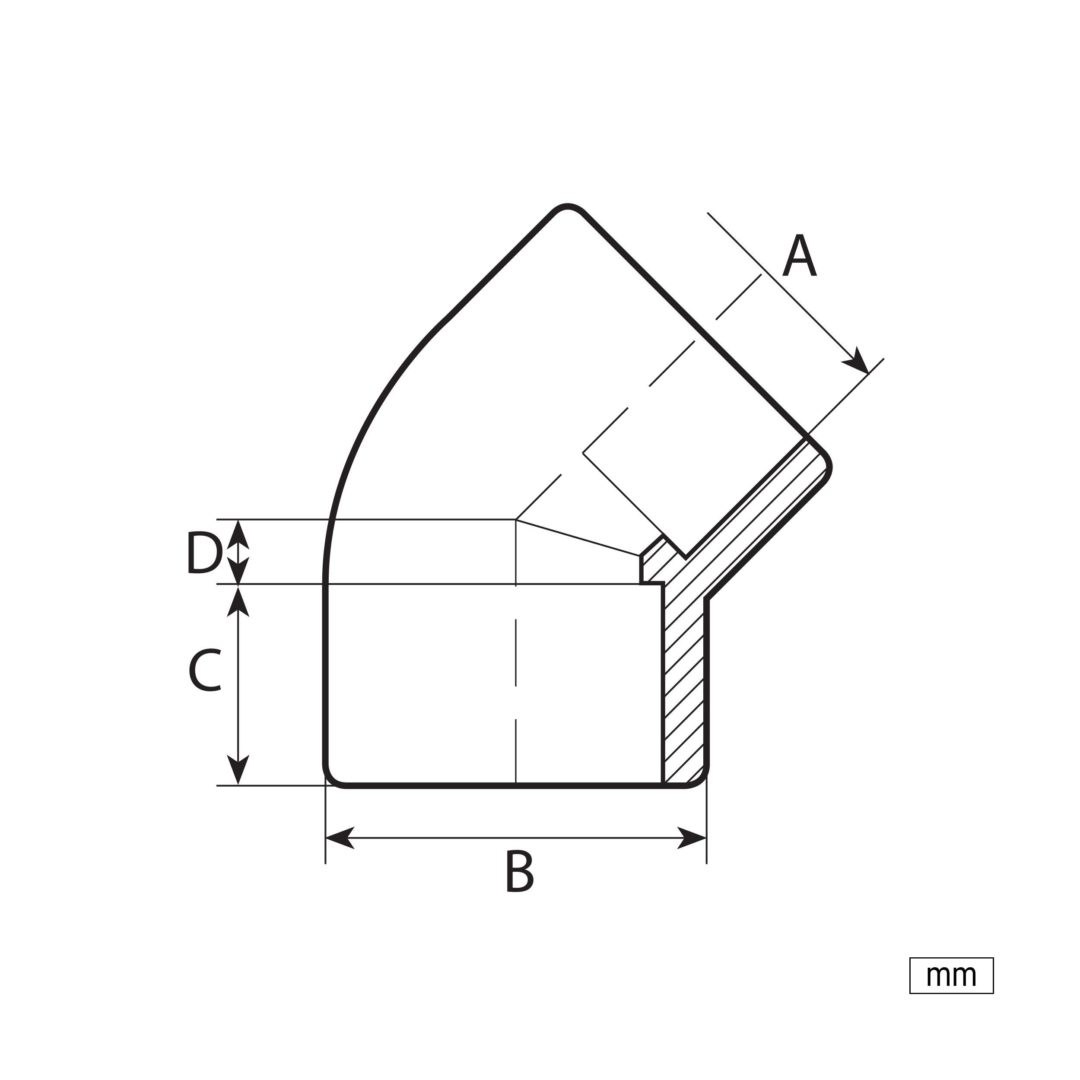

Διαστάσεις & Αποδόσεις
ZOOM IN
| Κωδικός | DN | A | B | C | D | Ø |
|---|---|---|---|---|---|---|
| 7102016 | 10 | 16 | 25 | 14 | 7 | 16 |
| 7102020 | 15 | 20 | 27 | 16 | 5 | 20 |
| 7102025 | 20 | 25 | 32 | 19 | 6 | 25 |
| 7102032 | 25 | 32 | 40 | 22 | 7,5 | 32 |
| 7102040 | 32 | 40 | 50 | 26 | 9,5 | 40 |
| 7102050 | 40 | 50 | 63 | 31 | 11,5 | 50 |
| 7102063 | 50 | 63 | 75 | 38 | 14 | 63 |
| 7102075 | 65 | 75 | 90 | 44 | 16,5 | 75 |
| 7102090 | 80 | 90 | 110 | 51 | 19,5 | 90 |
| 7102110 | 100 | 110 | 131 | 61 | 23 | 110 |
| 7102125 | 110 | 125 | 148 | 69 | 27 | 125 |
| 7102140 | 125 | 140 | 163 | 76 | 30 | 140 |
| 7102160 | 150 | 160 | 180 | 86 | 34 | 160 |
| 7102200 | 175 | 200 | 225 | 106 | 42 | 200 |
| 7102225 | 200 | 225 | 252 | 119 | 48 | 225 |
| 7102250 | 225 | 250 | 284 | 131 | 53,5 | 250 |
| 7102315 (PN5) | 300 | − | − | − | − | 315 |
| 7102355 | − | − | − | − | − | 355 |
| 7102400 (PN8) | 400 | − | − | − | − | 400 |
